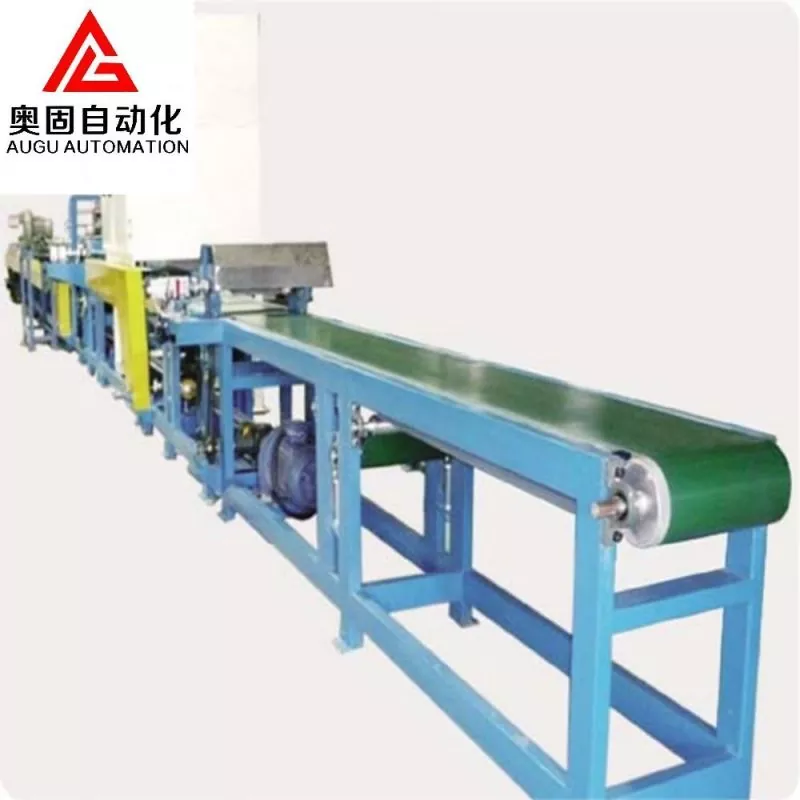

Quy trình làm việc của dây chuyền làm mát con lăn màng

cácdây chuyền làm mát con lăn mànglà thiết bị tự động hóa dùng để xử lý màng nóng trong quá trình sản xuất sản phẩm cao su. Quy trình làm việc của nó bao gồm nhiều bước liên tiếp để đảm bảo rằng màng được làm mát, sấy khô và xử lý hậu kỳ đúng cách. Dưới đây là mô tả chi tiết về quá trình làm việc của thiết bị này:

1. Tiếp nhận và vận chuyển phim: Sau khi màng được ép ra khỏi máy ép viên, nó sẽ được thiết bị gắp và vận chuyển của dây chuyền làm mát tiếp nhận và vận chuyển suôn sẻ đến quá trình xử lý tiếp theo. Thiết bị này thường bao gồm dây đai có thể điều chỉnh và con lăn cố định để đảm bảo độ ổn định của màng trong quá trình vận chuyển.

2. Imprinting and film joint: During the transportation process, the film will be imprinted by a device to identify the film information, such as letters and numbers. In addition, the device can cut the film into strips of the required width to accommodate subsequent processes.

3. Release agent coating and preliminary cooling: The film then enters a cooling stirring device, where the film is soaked and coated with release agent for preliminary cooling. The device is equipped with a temperature control function to ensure the appropriate temperature of the release agent and prevent the film from sticking.

4. Nâng màng: Thông qua thiết bị kẹp và nâng, màng được nâng lên một độ cao nhất định để chuẩn bị cho quá trình làm nguội và vận chuyển tiếp theo. Quá trình này sử dụng đai cao su chịu nhiệt để đảm bảo vận chuyển màng ổn định trong điều kiện nhiệt độ cao.

5. Băng tải làm mát: Trong thiết bị băng tải làm mát treo keo, màng được làm mát thêm và vận chuyển qua hệ thống băng tải treo trong hộp làm mát kín để đạt được độ làm mát đồng đều.

6. Xếp và sắp xếp màng: Phim đã nguội được gửi đến thiết bị định vị thông qua thiết bị băng tải hướng xuống, biên độ xếp và xoay được tự động điều chỉnh để chuẩn bị cho quá trình cắt và xếp chồng tiếp theo.

7. Cắt, xếp và cân màng: Trong thiết bị nâng xếp, các màng được ép đối xứng và xếp chồng lên nhau một cách gọn gàng. Thiết bị còn được trang bị hệ thống cân tự động cắt màng dựa trên trọng lượng của nó và in thông tin sản xuất.

8. Hệ thống điều khiển bằng khí nén và điện: Linh kiện khí nén và điều khiển điện là thành phần quan trọng của dây chuyền làm mát màng. Hệ thống khí nén chịu trách nhiệm thực hiện các hoạt động cơ học khác nhau, trong khi điều khiển điện được thực hiện thông qua hệ thống PLC, chẳng hạn như dòng Siemens S7-300, đảm bảo điều khiển tự động toàn bộ dây chuyền làm mát.

9. Ventilation and cooling system: In order to ensure the cooling effect of the film, the ventilation and cooling system adopts centralized ducted air supply. By controlling the air inlet volume of each part, it ensures the temperature control of the film during the continuous production process.

Thông qua quá trình tự động hóa liên tục nêu trên,dây chuyền làm mát con lăn mànghiện thực hóa quy trình sản xuất hoàn toàn tự động từ nhận màng, làm mát, sấy khô đến cắt, gấp và xếp chồng lần cuối, cải thiện đáng kể mức độ tự động hóa và hiệu quả sản xuất của dây chuyền sản xuất sản phẩm cao su.
